Sửa mạch loa bluetooth: Các lỗi thường gặp và cách xử lý

Khi các linh kiện bán dẫn hoặc đường mạch in bị hỏng hóc, loa bluetooth sẽ mất khả năng vận hành bình thường. Việc sửa mạch loa bluetooth đòi hỏi sự am hiểu về sơ đồ nguyên lý và kỹ năng sử dụng các công cụ đo đạc kiểm thử chuyên dụng. Bài viết dưới đây, Thợ Giỏi Sài Gòn sẽ phân tích chi tiết quy trình can thiệp kỹ thuật vào cấu trúc bo mạch để phục hồi chức năng thiết bị.

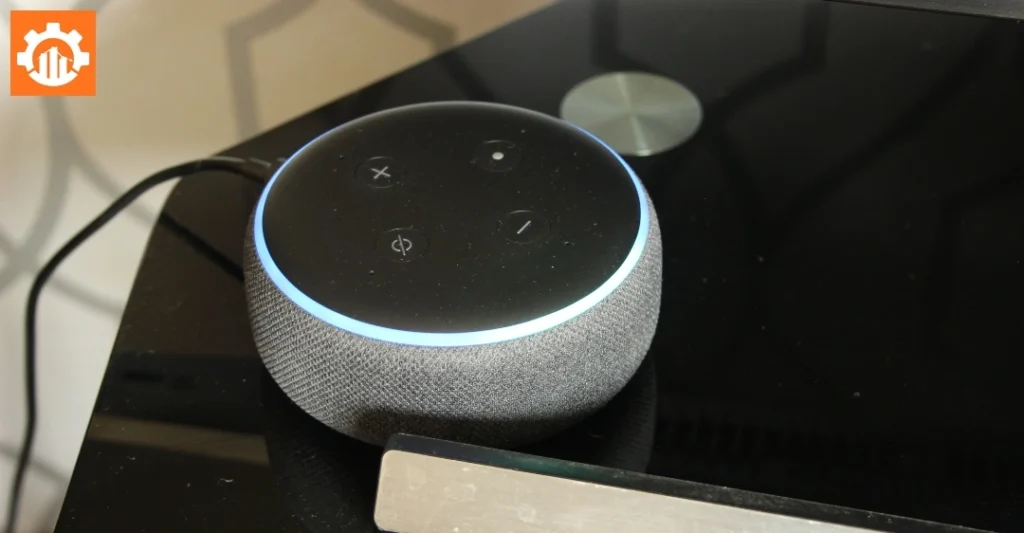

1. Các dấu hiệu mạch loa bluetooth của bạn bị lỗi

Nhận diện chính xác các biểu hiện bất thường trên bo mạch là bước đầu tiên trong quy trình phân lập vùng lỗi trong quá trình sửa mạch loa bluetooth.

1.1. Loa không lên nguồn dù đã sạc

Đây là dấu hiệu đặc trưng của sự gián đoạn luồng điện tại tầng đầu vào hoặc lỗi tại mạch quản lý sạc. Các biểu hiện kỹ thuật của lỗi mất nguồn bao gồm:

• Kết nối bộ sạc nhưng đèn báo trạng thái không phát sáng hoặc nhấp nháy bất thường.
• Điện áp đo được tại chân pin không đạt ngưỡng vận hành tối thiểu.
• Linh kiện bảo vệ như cầu chì tự hồi hoặc diode bảo vệ ngược cực bị đánh thủng.

1.2. Loa không thể kết nối bluetooth

Khi tìm hiểu về sửa mạch loa bluetooth, cần lưu ý rằng lỗi kết nối có thể xuất phát từ phần cứng như module RF hoặc vi điều khiển. Khi các thành phần này gặp sự cố, khả năng thu phát sóng 2.4GHz sẽ bị ảnh hưởng, thể hiện qua:

• Thiết bị phát không nhận diện được địa chỉ MAC của loa khi quét Bluetooth.
• Tín hiệu bị chập chờn dù ở khoảng cách rất gần, do lỗi anten hoặc sai lệch tần số của Crystal Oscillator.
• Chip Bluetooth bị quá nhiệt, gây ngắt kết nối đột ngột để bảo vệ mạch.

1.3. Loa lên nguồn nhưng không phát ra tiếng

Dấu hiệu này cho thấy khối nguồn và khối điều khiển vẫn hoạt động nhưng tín hiệu âm tần bị chặn đứng tại tầng khuếch đại hoặc tầng đầu ra. Các lỗi liên quan đến đường truyền tín hiệu bao gồm:

• IC công suất bị hỏng, không thể chuyển đổi tín hiệu điện áp thấp thành dòng điện cường độ cao để điều khiển màng loa.
• Tụ điện lọc đầu ra bị khô hoặc bị phồng, làm mất khả năng dẫn truyền tín hiệu xoay chiều đến củ loa.
• Đường mạch in dẫn tín hiệu từ chip DSP đến tầng khuếch đại bị oxi hóa hoặc bị đứt ngầm do tác động vật lý.

2. Các bước kiểm tra và sửa chữa cơ bản

Trong quá trình sửa mạch loa bluetooth, việc can thiệp vào bo mạch cần tuân thủ nguyên tắc an toàn điện và sử dụng thiết bị đo chính xác như đồng hồ vạn năng hoặc máy hiện sóng.

Bước 1: Kiểm tra phần nguồn

Khối nguồn là nền tảng vận hành của toàn bộ linh kiện trên PCB, do đó cần được kiểm tra đầu tiên để đảm bảo mức điện áp và dòng điện định mức. Các thao tác kiểm tra khối nguồn sạc và nguồn pin:

• Sử dụng đồng hồ vạn năng đo điện áp tại hai cực của pin. Nếu điện áp bằng 0V, có thể mạch bảo vệ pin (BMS) đã ngắt hoặc cell pin bị hỏng hoàn toàn.
• Kiểm tra thông mạch từ cổng sạc (Micro-USB/USB-C) đến IC sạc. Nếu không có điện áp 5VDC tại chân Input của IC sạc, cần thay thế cổng sạc hoặc gia cố lại các mối hàn bị bong tróc.
• Đo đạc các cuộn cảm và IC ổn áp để đảm bảo các mức áp thấp (1.8V, 3.3V) cấp cho MCU và Bluetooth chip hoạt động ổn định.

Bước 2: Kiểm tra phần công suất

Tầng khuếch đại công suất thường xuyên hoạt động ở nhiệt độ cao nên dễ xảy ra các hỏng hóc về linh kiện bán dẫn. Quy trình rà soát tầng khuếch đại âm thanh:

• Kiểm tra dây dẫn từ bo mạch đến củ loa (Voice Coil), đo điện trở thuần của loa để đảm bảo không bị cháy cuộn dây (thông thường từ 4 Ohm đến 8 Ohm).
• Quan sát trực quan IC công suất để tìm kiếm các dấu hiệu cháy sém, nứt vỏ hoặc đổi màu bo mạch do nhiệt độ vượt ngưỡng.
• Đo điện áp tại chân cấp nguồn (VCC) của IC công suất, nếu có nguồn cấp nhưng không có tín hiệu đầu ra, cần thực hiện thay thế IC mới.

Bước 3: Kiểm tra phần bluetooth

Trong quá trình sửa mạch loa bluetooth, cần kiểm tra kỹ khối thu phát sóng để đảm bảo hoạt động ổn định:

• Kiểm tra đường mạch anten trên PCB, nếu bị xước hoặc bong lớp đồng sẽ làm suy giảm tín hiệu.
• Kiểm tra tụ lọc quanh IC Bluetooth, tụ rò có thể gây nhiễu và mất kết nối.
• Dùng máy hiện sóng kiểm tra thạch anh dao động. Nếu không dao động, chip sẽ không hoạt động.

Bước 4: Vệ sinh bo mạch

Bụi bẩn và độ ẩm là tác nhân hàng đầu gây ra hiện tượng rò điện giữa các chân linh kiện SMD có khoảng cách nhỏ. Quy trình làm sạch bo mạch tiêu chuẩn:

• Sử dụng cọ mềm và dung dịch vệ sinh chuyên dụng để loại bỏ lớp bụi bẩn, nhựa thông dư thừa và các vết oxi hóa trên bề mặt đồng.
• Tập trung vệ sinh kỹ tại các khu vực cổng kết nối, chân IC sạc và khu vực tiếp điểm pin để đảm bảo điện trở tiếp xúc ở mức thấp nhất.
• Sử dụng máy sấy nhiệt ở nhiệt độ vừa phải (khoảng 60-80°C) để làm khô hoàn toàn bo mạch trước khi cấp nguồn thử nghiệm lại.

3. Các bước thay thế mạch loa bluetooth khi không sửa được

Trong quá trình sửa mạch loa bluetooth, nếu bo mạch bị cháy nổ diện rộng, đứt nhiều đường mạch in hoặc hỏng chip chính không thể thay thế, giải pháp tối ưu là thay mới toàn bộ bo mạch.

3.1. Các bước chuẩn bị trước khi thay thế

Việc thay thế bo mạch đòi hỏi sự tương thích tuyệt đối về thông số điện học và kích thước vật lý để đảm bảo loa vận hành đúng hiệu năng. Các công việc chuẩn bị bao gồm:

• Xác định điện áp hoạt động của pin để chọn mạch có dải nguồn tương ứng.
• Kiểm tra công suất đầu ra của mạch mới sao cho phù hợp với công suất chịu tải của củ loa hiện có để tránh cháy loa hoặc thiếu hụt cường độ âm thanh.
• Chuẩn bị các dụng cụ hỗ trợ như máy hàn thiếc, dây hút thiếc, kìm cắt, băng keo cách điện.

3.2. Cách gỡ bỏ mạch cũ và lắp đặt mạch mới

Quá trình thay thế cần được thực hiện cẩn thận để tránh gây hư hỏng cho lớp vỏ nhựa hoặc các linh kiện ngoại vi khác. Trình tự lắp đặt bo mạch mới:

• Dùng máy hàn tháo dây nguồn, dây loa và dây tín hiệu khỏi mạch cũ.
• Làm sạch đầu dây, loại bỏ thiếc cũ và phủ lớp thiếc mới.
• Cố định mạch mới, hàn lại dây đúng ký hiệu (V+, V-, SPK+, SPK-).
• Kiểm tra kỹ mối hàn, tránh chạm chập trước khi cấp nguồn.

4. Khi nào nên tìm đến thợ chuyên nghiệp

Việc sửa mạch loa bluetooth, đặc biệt với các linh kiện dán bề mặt, đòi hỏi thiết bị chuyên dụng và kinh nghiệm thực tế. Bạn nên mang loa đến các trung tâm chuyên nghiệp như Thợ Giỏi Sài Gòn khi gặp các tình huống sau:

• Lỗi liên quan đến các IC dán nhiều chân (như MCU, DSP) yêu cầu máy khò nhiệt chuyên dụng và kỹ thuật đóng chip chính xác để không làm hỏng các đường mạch siêu nhỏ bên dưới.
• Mạch bị chập cháy sâu vào các lớp bên trong (Internal Layers) của PCB nhiều lớp, cần thiết bị đo chuyên dụng để dò tìm vị trí ngắn mạch.
• Cần thay thế các linh kiện chính hãng đặc thù của những thương hiệu loa cao cấp mà thị trường lẻ không cung cấp sẵn.
• Người dùng không có kỹ năng hàn mạch hoặc thiếu các thiết bị đo đạc cần thiết, tránh tình trạng làm hỏng hóc nặng thêm cho thiết bị.

5. Câu hỏi thường gặp (FAQs)

Dưới đây là giải đáp cho các thắc mắc phổ biến của khách hàng khi quan tâm đến dịch vụ sửa mạch loa bluetooth.

5.1. Sửa mạch loa bluetooth có tốn kém không?

Chi phí sửa chữa phụ thuộc hoàn toàn vào mức độ hư hỏng của linh kiện và giá trị của loại chip cần thay thế. Thông thường, việc thay thế các linh kiện thụ động (trở, tụ) hoặc IC nguồn có chi phí khá thấp so với việc mua một thiết bị mới.

5.2. Có thể mua mạch loa bluetooth để tự thay ở đâu?

Bạn có thể tìm mua các dòng mạch công suất tích hợp Bluetooth tại các cửa hàng linh kiện điện tử chuyên doanh hoặc các sàn thương mại điện tử uy tín. Tuy nhiên, khi mua linh kiện rời, bạn cần lưu ý đến chất lượng linh kiện sạc và độ ổn định của module RF để tránh tình trạng loa bị rè nhiễu sau một thời gian ngắn sử dụng.

5.3. Reset loa có sửa được lỗi mạch không?

Reset loa chỉ có tác dụng giải quyết các lỗi phần mềm hoặc tràn bộ nhớ đệm trong chip MCU. Nếu bo mạch gặp lỗi vật lý như đứt mạch, hỏng linh kiện bán dẫn hoặc tụ điện bị phóng điện, việc reset sẽ không có tác dụng. Trong trường hợp reset không khắc phục được lỗi kết nối hoặc mất nguồn, chắc chắn thiết bị đã gặp sự cố ở tầng cứng.

Việc sửa mạch loa bluetooth là một quy trình kỹ thuật đòi hỏi sự chính xác tuyệt đối trong khâu đo đạc và can thiệp linh kiện. Hiểu rõ cấu trúc hoạt động của các khối chức năng trên PCB sẽ giúp quá trình khắc phục sự cố diễn ra nhanh chóng, đảm bảo thiết bị hoạt động ổn định và bền bỉ. Liên hệ HOTLINE 0358 467 302 khi gặp sự cố, Thợ Giỏi Sài Gòn cam kết có mặt trong vòng 30 phút, linh kiện chính hãng.
