Bạn thắc mắc đâu là cách đấu cuộn cảm cho loa chính xác, đảm bảo linh kiện hoạt động bền bỉ mà không làm suy hao công suất dàn máy? Thao tác đấu nối cuộn cảm đòi hỏi sự chính xác về mặt sơ đồ mạch điện và kỹ thuật hàn nối an toàn. Nếu bạn cần hỗ trợ kiểm tra, thiết kế phân tần hoặc sửa chữa thiết bị âm thanh chuyên nghiệp, dịch vụ tận nơi của trung tâm Thợ Giỏi Sài Gòn luôn sẵn sàng phục vụ. Bài viết dưới đây sẽ hướng dẫn chi tiết từng bước thao tác kỹ thuật chuẩn xác nhất cho bạn.

MỤC LỤC

1. Nguyên lý hoạt động của cuộn cảm trong hệ thống loa
- 1.1. Nguyên lý hoạt động của cuộn cảm loa
- 1.2. Mối quan hệ giữa trị số cuộn cảm và độ sâu của âm bass
2. Các bước đấu nối cuộn cảm cho loa bass chi tiết
3. Những lưu ý kỹ thuật quan trọng khi thực hiện đấu nối
4. Câu hỏi thường gặp (FAQs)

1. Nguyên lý hoạt động của cuộn cảm trong hệ thống loa

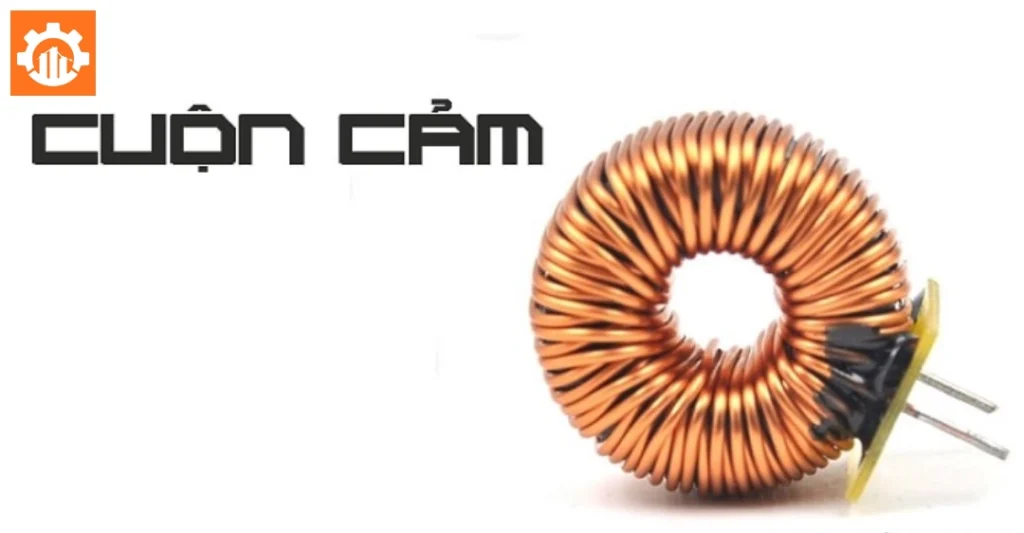

Cuộn cảm (Inductor – ký hiệu L) là linh kiện điện tử thụ động cấu tạo gồm một cuộn dây đồng quấn quanh lõi không khí hoặc lõi ferit. Trong mạch phân tần âm thanh, cuộn cảm đóng vai trò vô cùng quan trọng đối với củ loa bass.

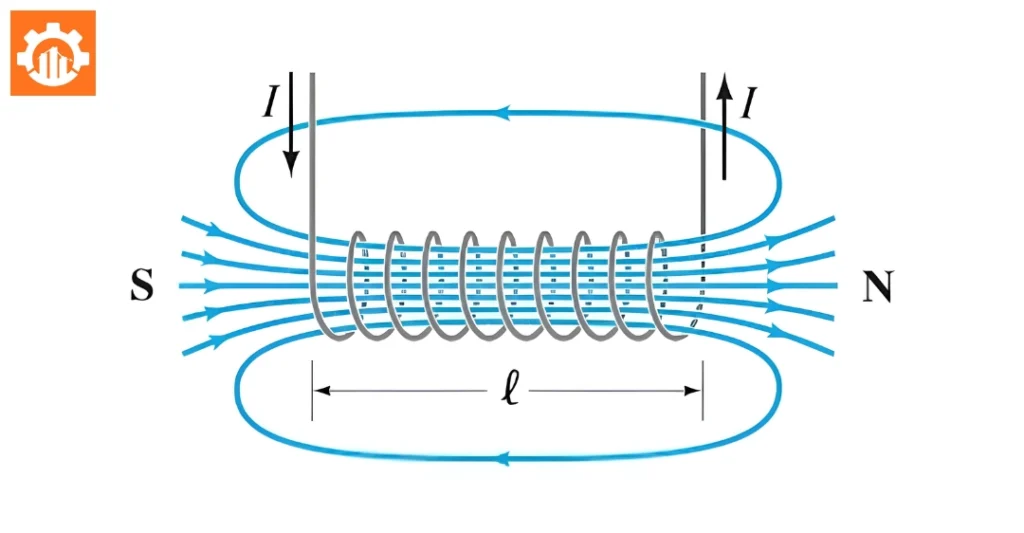

1.1. Nguyên lý hoạt động của cuộn cảm loa

Nguyên lý cốt lõi của cuộn cảm dựa trên hiện tượng cảm ứng điện từ và cảm kháng (Z_L). Cảm kháng của cuộn cảm tỷ lệ thuận với tần số tín hiệu âm thanh đi qua nó.

Đối với tín hiệu tần số cao (mids và trebles): Cảm kháng vọt lên rất cao, tạo ra bức tường cản trở hầu như toàn bộ dòng điện tần số cao đi qua.
Đối với tín hiệu tần số thấp (âm bass): Cảm kháng ở mức rất nhỏ, cho phép các dòng điện dải tần số thấp đi qua một cách dễ dàng.

Nhờ đặc tính này, khi áp dụng cách đấu cuộn cảm cho loa bass, linh kiện sẽ hoạt động như một bộ lọc thông thấp (Low-pass Filter), cắt bỏ dải âm trung và cao để củ loa bass chỉ tập trung tái tạo dải âm trầm thuần khiết.

1.2. Mối quan hệ giữa trị số cuộn cảm và độ sâu của âm bass

Đơn vị đo độ tự cảm của cuộn cảm là Milihenry (mH). Trị số mH càng lớn thì tần số cắt càng đẩy xuống thấp.

Trị số mH nhỏ (từ 0.5mH đến 1.5mH): Điểm cắt tần số sẽ nằm ở mức cao (khoảng 1500Hz – 3000Hz). Củ loa vẫn sẽ phát ra một phần dải lời ca (Mid).
Trị số mH lớn (từ 2.0mH đến 5.0mH trở lên): Điểm cắt tần số sẽ hạ xuống rất thấp (dưới 500Hz – 800Hz). Lúc này, cuộn cảm lọc sạch dải trung, giúp tiếng bass đánh ra tròn, sâu, có lực và mềm mại hơn hẳn.

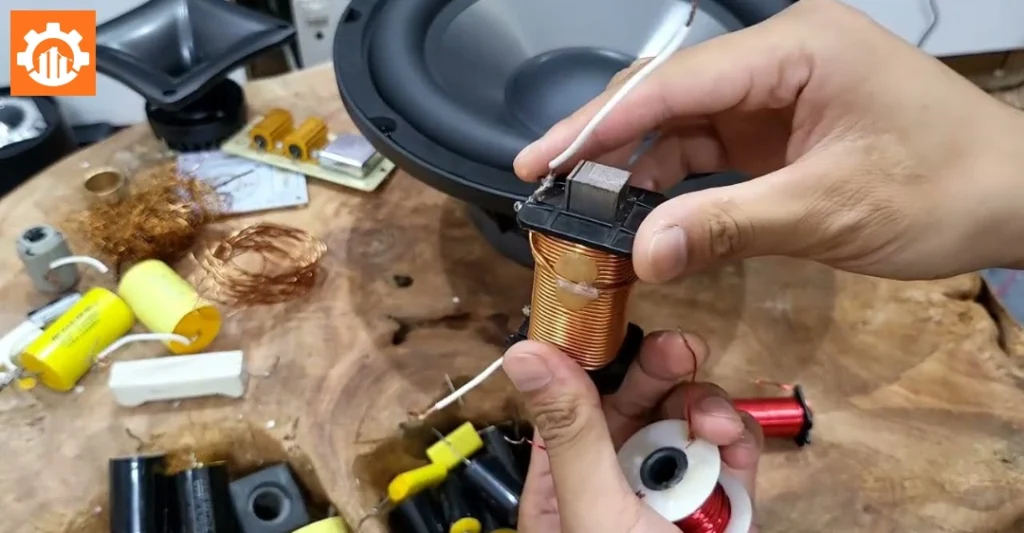

2. Các bước đấu nối cuộn cảm cho loa bass chi tiết

Thao tác thực thi cách đấu cuộn cảm cho loa bass tương đối đơn giản nếu bạn nắm vững sơ đồ mạch nối tiếp tiêu chuẩn dưới đây.

2.1. Xác định đúng cực âm/dương của cuộn cảm, loa và nguồn phát

Trước khi thực hiện cách đấu cuộn cảm cho loa, bạn cần kiểm tra chính xác các cổng kết nối:

Đối với cuộn cảm: Bản chất cuộn cảm đơn lẻ là một cuộn dây đồng có hai đầu ra. Linh kiện này hoàn toàn không phân biệt cực âm (-) hay cực dương (+), bạn có thể đấu bất kỳ đầu dây nào vào đường tín hiệu.
Đối với củ loa và nguồn phát: Bắt buộc phải xác định đúng cọc dương (+) (thường màu đỏ hoặc có dấu cộng) và cọc âm (-) (màu đen hoặc dấu trừ) để tránh hiện tượng ngược pha âm thanh.

2.2. Cách đấu nối đối với trường hợp 1 loa bass (mắc nối tiếp)

Đây là quy trình chuẩn được các kỹ thuật viên áp dụng để lắp bộ lọc cho củ loa bass đơn lẻ:

Bước 1: Nối đầu vào (IN) của cuộn cảm với đường tín hiệu dương (+) từ amply hoặc ngõ ra bass của phân tần.
Bước 2: Nối đầu còn lại (OUT) của cuộn cảm vào cực dương (+) của loa bass.
Bước 3: Nối trực tiếp cực âm (-) của amply hoặc phân tần với cực âm (-) của loa bass.

2.3. Cách đấu nối đối với trường hợp có nhiều loa bass

Khi thực hiện cách đấu cuộn cảm cho loa bass với thùng loa sử dụng 2 củ bass, cần xác định rõ kiểu mắc loa để lựa chọn vị trí đặt cuộn cảm phù hợp:

2 loa bass đấu song song: Mắc cuộn cảm nối tiếp trên đường dây dương (+) chính, sau đó chia thành 2 nhánh từ sau cuộn cảm để nối vào cực dương (+) của từng loa bass. Hai cực âm (-) của loa nối chung về cực âm (-) của amply/phân tần.
2 loa bass đấu nối tiếp: Mắc cuộn cảm nối tiếp trên đường dây dương (+) trước khi vào loa thứ nhất. Sau đó nối cực âm (-) của loa thứ nhất với cực dương (+) của loa thứ hai, còn cực âm (-) của loa thứ hai nối về cực âm (-) của amply/phân tần.

3. Những lưu ý kỹ thuật quan trọng khi thực hiện đấu nối

Khi thực hiện cách đấu cuộn cảm cho loa, việc đấu nối đúng chưa đủ mà bạn cần tuân thủ nghiêm ngặt các lưu ý kỹ thuật sau để hoạt động bền bỉ và không gây ra các sự cố chập cháy.

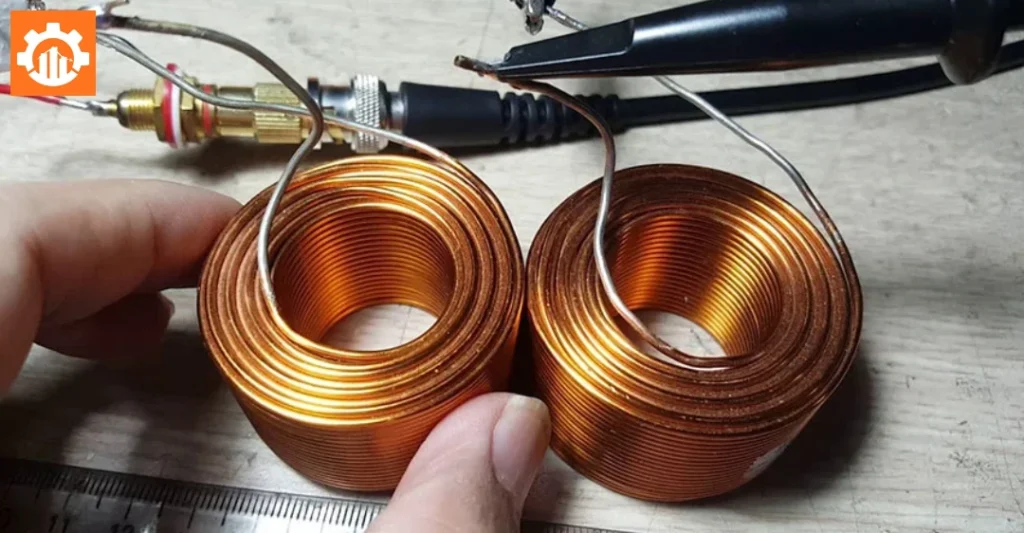

Lưu ý khi thực hiện cách đấu cuộn cảm cho loa

3.1. Đảm bảo chất lượng các mối hàn chì chắc chắn và cách điện tốt

Các mối nối giữa cuộn cảm, dây loa và linh kiện phân tần cần được hàn chắc chắn, hạn chế tiếp xúc chập chờn hoặc tăng điện trở tiếp xúc. Sau khi hàn, nên bọc cách điện cẩn thận để tránh chạm chập giữa các điểm có điện thế khác nhau.

3.2. Quy tắc lắp đặt khi mạch có nhiều hơn 2 cuộn cảm

Nếu bạn lắp đặt một bảng mạch phân tần hoàn chỉnh bao gồm cả cuộn cảm cho loa bass và cuộn cảm cho loa treble/mid nằm trên cùng một mảng ván mạch:

Tuyệt đối KHÔNG đặt hai cuộn cảm nằm song song và sát cạnh nhau trên cùng một mặt phẳng. Từ trường biến thiên của cuộn này sẽ cảm ứng sang cuộn kia, gây hiện tượng nhiễu dải tần (Cross-talk).
Quy tắc vuông góc: Phải đặt lõi của cuộn cảm thứ hai vuông góc 90 độ so với lõi của cuộn cảm thứ nhất, hoặc duy trì khoảng cách tối thiểu giữa hai cuộn cảm từ 10cm trở lên.

3.3. Lựa chọn tiết diện dây đồng của cuộn cảm phù hợp với công suất loa

Tiết diện (đường kính) sợi dây đồng quấn cuộn cảm quyết định đến khả năng chịu tải và nội trở của mạch:

Đối với loa công suất nhỏ (dưới 100W): Có thể dùng cuộn cảm quấn dây đồng đường kính từ 0.8mm đến 1.0mm.
Đối với loa karaoke, loa Full công suất lớn (200W – 800W): Bắt buộc phải sử dụng cuộn cảm quấn dây đồng ly lớn, đường kính từ 1.2mm, 1.5mm đến 2.0mm. Nếu dùng dây đồng quá nhỏ, cuộn cảm sẽ bị nóng rực lên, gây sụt áp công suất và có nguy cơ cháy nổ chập mạch.

4. Câu hỏi thường gặp (FAQs)

4.1. Có thể đấu cuộn cảm vào cực âm (-) của loa được không?

Có thể được. Về mặt lý thuyết mạch điện nối tiếp kín, việc mắc cuộn cảm trên đường dây cực âm (-) hay cực dương (+) đều tạo ra tác dụng lọc dải tần như nhau. Tuy nhiên, theo quy chuẩn kỹ thuật âm thanh chung, cuộn cảm luôn được ưu tiên mắc trên đường dây cực dương (+) để dễ dàng quản lý và đồng bộ sơ đồ mạch.

4.2. Gắn thêm cuộn cảm có làm giảm công suất tổng thể của loa không?

Gắn cuộn cảm sẽ làm giảm nhẹ âm lượng tổng thể ở dải trung cao do các dải tần này bị cản trở, nhưng dải tần âm bass thực tế không bị ảnh hưởng công suất. Việc giảm dải trung sẽ giúp tai bạn cảm nhận tiếng bass nổi bật và tròn trịa hơn, hoàn toàn không làm suy hại đến công suất thực của củ loa.

4.3. Làm sao để biết trị số (mH) của cuộn cảm là bao nhiêu thì phù hợp với loa của tôi?

Trị số cuộn cảm phụ thuộc vào trở kháng củ loa (4 Ohm hay 8 Ohm) và điểm cắt tần mong muốn. Ví dụ với củ loa bass 8 Ohm, nếu muốn cắt ở tần số 1000Hz bạn nên chọn cuộn cảm khoảng 1.2mH đến 1.5mH; nếu muốn cắt sâu ở tần số 500Hz cho tiếng bass thuần túy, bạn nên chọn cuộn cảm từ 2.2mH đến 2.5mH.
