Khác với các dàn âm thanh gia đình đơn giản, hệ thống âm thanh sân khấu đòi hỏi sự phối hợp phức tạp giữa nhiều thiết bị xử lý và khuếch đại khác nhau. Một sai sót nhỏ trong việc đấu nối cũng có thể dẫn đến hiện tượng nhiễu tín hiệu, hú rít hoặc nghiêm trọng hơn là cháy hệ thống loa công suất lớn. Trong bài viết này, Thợ Giỏi Sài Gòn sẽ cung cấp cho bạn sơ đồ kết nối dàn âm thanh sân khấu chuẩn nhất, giúp bạn làm chủ mọi hệ thống sự kiện từ nhỏ đến chuyên nghiệp.
Nội Dung
1. Nắm vững nguyên lý dòng chảy của tín hiệu
Trước khi bắt tay vào cắm dây, kỹ thuật viên cần nắm rõ nguyên lý dòng chảy của âm thanh. Tín hiệu phải đi đúng trình tự để đảm bảo chất lượng âm sắc không bị biến dạng và dễ dàng kiểm soát tại bàn điều khiển trung tâm.
1.1. Luồng tín hiệu cơ bản
Trong mọi sơ đồ kết nối dàn âm thanh sân khấu, luồng tín hiệu luôn tuân theo một chiều duy nhất: Thiết bị đầu vào (Micro, nhạc cụ) → Thiết bị xử lý (Mixer, EQ, Crossover) → Thiết bị khuếch đại (Cục đẩy công suất) → Thiết bị đầu ra (Hệ thống loa). Việc nắm vững luồng đi này giúp bạn dễ dàng khoanh vùng và xử lý lỗi khi hệ thống gặp sự cố mất tiếng hoặc rè nhiễu.
1.2. Vai trò của bàn mixer
Bàn Mixer là nơi tiếp nhận tất cả các nguồn tín hiệu từ sân khấu, thực hiện việc tinh chỉnh âm sắc, cân bằng mức âm lượng và định tuyến tín hiệu đến các khu vực loa khác nhau. Mọi thao tác trong sơ đồ kết nối dàn âm thanh sân khấu đều lấy Mixer làm mốc trung tâm để phân phối đi các thiết bị ngoại vi khác.

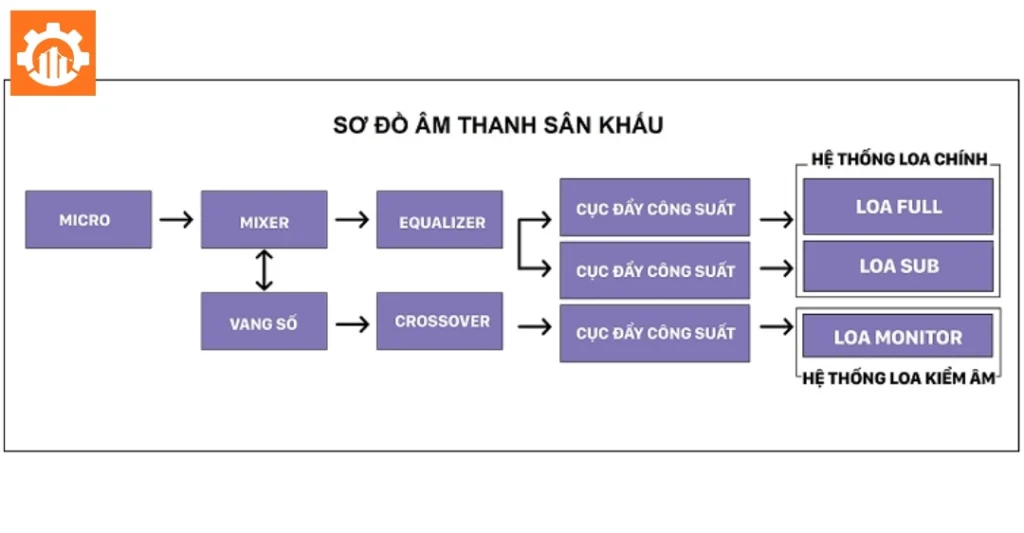

2. Các thành phần chính và sơ đồ kết nối tổng quát
Một hệ thống âm thanh sân khấu hoàn chỉnh được chia thành 4 nhóm thiết bị chức năng chính. Sự tương thích giữa các nhóm này quyết định độ ổn định của toàn dàn.
2.1. Nhóm thiết bị đầu vào (Source)
Đây là nguồn phát tín hiệu đầu tiên, bao gồm: Micro không dây/có dây, các loại nhạc cụ (Guitar, Keyboard, Trống điện), Laptop phát nhạc nền, hoặc các bộ Player của DJ. Các thiết bị này sẽ được kết nối trực tiếp vào các cổng Input (thường là jack XLR hoặc 6 ly) trên bàn Mixer.
2.2. Nhóm thiết bị xử lý (Processing)
Sau khi tín hiệu hội tụ tại Mixer, chúng sẽ được chuyển qua các bộ xử lý rời (nếu là Mixer Analog) hoặc xử lý ngay bên trong (nếu là Mixer Digital). Các thiết bị này bao gồm Equalizer (điều chỉnh tần số), Crossover (phân tần cho loa Full và Sub), và Compressor (nén tín hiệu để bảo vệ loa).
2.3. Nhóm thiết bị khuếch đại (Amplifier)
Tín hiệu sau khi được xử lý có biên độ rất nhỏ, cần được đưa qua cục đẩy công suất để khuếch đại lên mức đủ lớn để làm rung màng loa. Trong sơ đồ kết nối dàn âm thanh sân khấu, cục đẩy đóng vai trò cung cấp năng lượng cho hệ thống.
2.4. Nhóm thiết bị đầu ra (Output)
Nhóm này bao gồm:
- Loa Full-range: Hệ thống loa chính hướng về phía khán giả (Main PA).
- Loa Subwoofer: Đảm nhiệm dải âm siêu trầm, tạo độ uy lực cho sự kiện.
- Loa Monitor: Loa đặt trên sàn sân khấu hướng về phía ca sĩ và ban nhạc để họ có thể tự nghe được giọng hát và nhạc cụ của chính mình.
3. Bản vẽ sơ đồ chi tiết cho các cấu hình phổ biến
Tùy vào quy mô sự kiện mà chúng ta có các phương án đấu nối khác nhau. Dưới đây là 2 cấu hình mà Thợ Giỏi Sài Gòn thường xuyên triển khai cho khách hàng.
3.1. Sơ đồ cơ bản (Cho sự kiện, hội thảo, không có ban nhạc)
Đối với các buổi hội thảo hoặc sự kiện nhỏ, sơ đồ kết nối dàn âm thanh sân khấu tối giản như sau:
- Micro/Laptop → Mixer (Cổng Input).
- Mixer (Main Out) → Cục đẩy công suất.
- Cục đẩy công suất → Loa Full. Cấu hình này đơn giản, dễ lắp đặt và ít xảy ra lỗi kỹ thuật.
3.2. Sơ đồ chuyên nghiệp (Cho ban nhạc, biểu diễn live)
Đây là hệ thống phức tạp đòi hỏi độ chính xác tuyệt đối trong việc định tuyến tín hiệu:
- Kết nối đến Mixer: Tất cả Micro và Nhạc cụ được cắm vào các cổng Input tương ứng trên Mixer.
- Kết nối từ Mixer đến hệ thống loa chính: Mixer (Main Out L/R) → Equalizer → Crossover (Phân chia dải tần) → Cục đẩy cho loa Full & Cục đẩy cho loa Sub → Hệ thống loa tương ứng.
- Kết nối dàn loa Monitor: Mixer (Cổng AUX Out hoặc Monitor Out) → Cục đẩy riêng biệt → Loa Monitor đặt trên sân khấu. Việc tách riêng đường Monitor giúp ca sĩ nghe rõ mà không bị ảnh hưởng bởi độ vang của dàn loa chính.

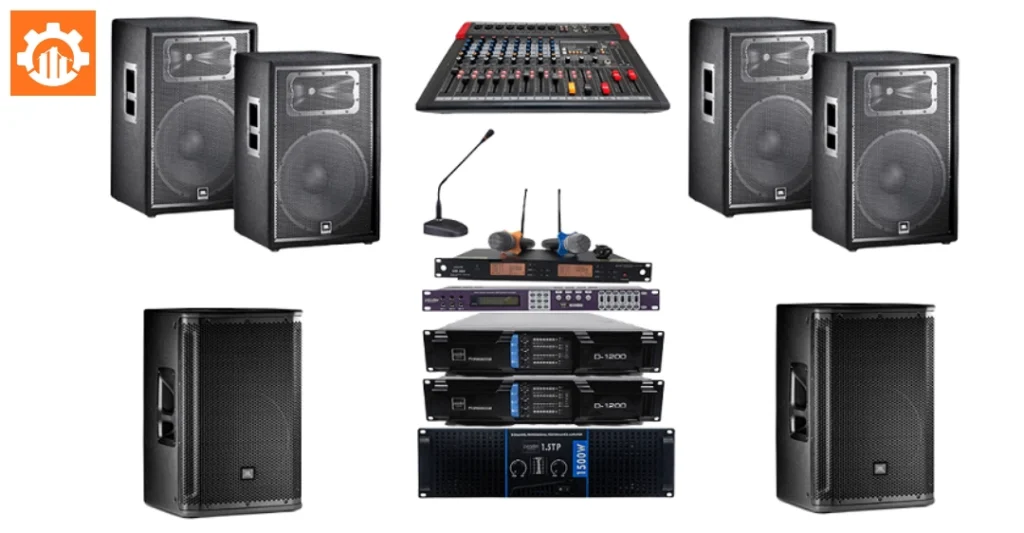

4. Những lưu ý an toàn và kỹ thuật khi đấu nối
Việc nắm vững sơ đồ kết nối dàn âm thanh sân khấu chỉ là điều kiện cần. Để hệ thống hoạt động an toàn, bạn phải tuân thủ các quy tắc vận hành nghiêm ngặt.
4.1. Quy tắc về Bật/Tắt thiết bị để bảo vệ loa
Nguyên tắc bất di bất dịch: Bật thiết bị từ đầu nguồn đến cuối nguồn (Cục đẩy bật sau cùng); Tắt thiết bị từ cuối nguồn lên đầu nguồn (Cục đẩy tắt đầu tiên). Thao tác này giúp triệt tiêu các xung điện đột ngột có thể làm rách màng loa hoặc cháy côn.
4.2. Luôn tắt nguồn tất cả thiết bị trước khi cắm hoặc rút bất kỳ dây kết nối nào
Việc rút jack cắm khi thiết bị đang hoạt động (đặc biệt là dây loa hoặc dây micro) có thể gây ra hiện tượng phóng điện hồ quang hoặc tiếng nổ cực lớn. Điều này không chỉ gây hại cho loa mà còn có thể làm hỏng các linh kiện bán dẫn bên trong Mixer và cục đẩy.
4.3. Sử dụng đúng loại dây và jack cắm cho từng kết nối
Trong sơ đồ kết nối dàn âm thanh sân khấu, dây tín hiệu nên dùng loại bọc kim chống nhiễu tốt (jack XLR). Đối với đường ra loa công suất lớn, bắt buộc sử dụng dây loa chuyên dụng và jack Speakon (Neutrik) để đảm bảo độ tiếp xúc chắc chắn, tránh tình trạng chập cháy do lỏng dây.
5. Câu hỏi thường gặp (FAQs)
5.1. Tại sao phải có loa Monitor riêng cho sân khấu?
Vì dàn loa chính hướng ra khán giả thường đặt rất xa và có độ trễ âm thanh lớn. Nếu không có loa Monitor hướng về phía mình, ca sĩ sẽ không nghe rõ nhạc và giọng hát của chính mình, dẫn đến tình trạng hát sai tông hoặc lệch nhịp.
5.2. Crossover trong dàn âm thanh sân khấu có tác dụng gì?
Crossover có nhiệm vụ chia tín hiệu âm thanh thành các dải tần khác nhau: dải cao gửi đến loa Full và dải thấp gửi đến loa Sub. Điều này giúp mỗi loại loa hoạt động đúng sở trường, tăng hiệu suất âm thanh và bảo vệ loa khỏi việc hoạt động quá dải tần cho phép.
5.3. Có thể dùng Mixer karaoke gia đình cho sân khấu nhỏ được không?
Có thể dùng được nếu quy mô rất nhỏ (chỉ 1-2 micro). Tuy nhiên, Mixer gia đình thường thiếu các cổng AUX out để làm Monitor và không có khả năng chống hú, lọc nhiễu tốt như các dòng Mixer sân khấu chuyên dụng, do đó không khuyến khích dùng cho các sự kiện quan trọng.
Thực hiện đúng sơ đồ kết nối dàn âm thanh sân khấu là yếu tố tiên quyết để tạo nên một sự kiện thành công và chuyên nghiệp. Một hệ thống được đấu nối khoa học không chỉ cho chất âm hay mà còn mang lại sự yên tâm tuyệt đối cho nhà tổ chức.
